Описание
Установка обратного осмоса Ecosoft MO 6000 предназначена для очистки воды в загородных домах, кафе, ресторанах, лабораториях, а также в промышленности для малых технологических процессов.
Система представляет собой современный компактный функционально законченный модуль, отвечающий всем требованиям эффективности, компактности и эргономичности.
Принцип работы Ecosoft MO 6000 традиционный для обратноосмотических установок и заключается в разделении исходной воды полупроницаемой мембраной на два потока: очищенную воду — пермеат и воду с повышенным содержанием примесей — концентрат, который сбрасывается в канализацию.
В системах данного типа применяется технического решения по рециклу концентрата, что позволяет существенно снизить сброс сточных вод и увеличить выход очищенной воды. В дополнение, использование высокоэффективных мембранных элементов Vontron ULP21-4040 позволяет регулировать КПД системы по пермеату в зависимости от качества исходной воды, и тем самым достигать максимального его увеличения (50-75%) без угрозы для эксплуатационных свойств мембран.
Стабильная и энергоэффективная работа установки обратного осмоса Ecosoft MO 6000 обеспечивается центробежным насосом высокого давления Grundfos, характеризующимся более низким энергопотреблением.
Использование современного контроллера обеспечивает полную автоматизацию работы установки. Кроме того, в базовую модель установки включен датчик электропроводности пермеата, что позволяет непрерывно контролировать качество очищенной воды.

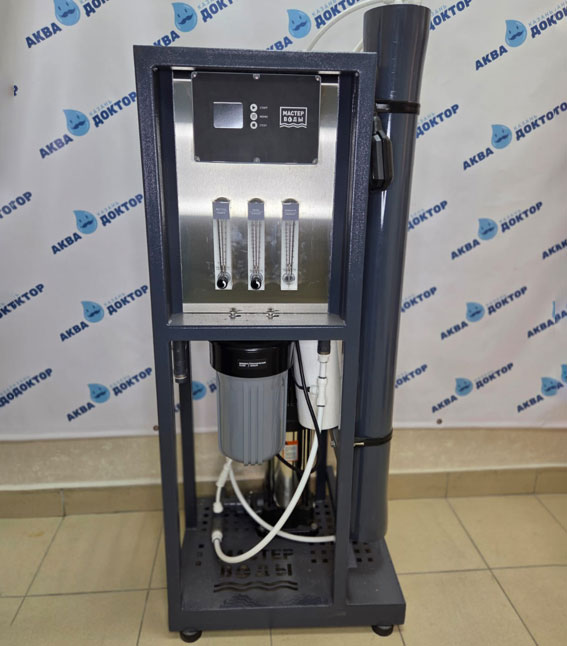

Компактное исполнение системы и специально разработанная панель подключений существенно упрощает транспортирование, монтаж и обслуживание установки. А использование пластичных соединительных трубок обеспечивает значительное снижение вибраций и уровня шума, создаваемых насосом высокого давления при эксплуатации установки.

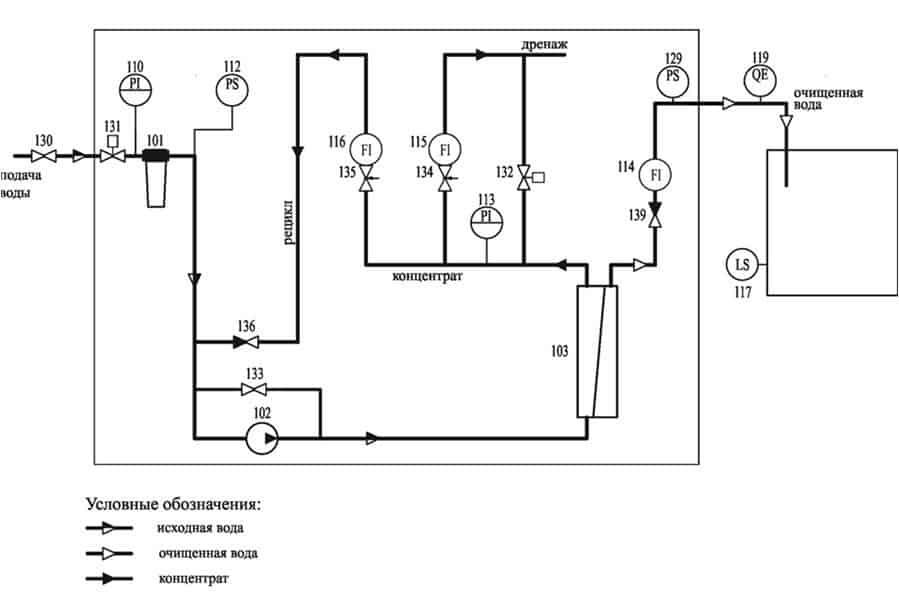

ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ:
Входной клапан (нормально закрытый) открывается для подачи воды в установку Ecosoft MO 6000 по сигналу контроллера. При условии, что давление после фильтра более 0,2 МПа и сборник пермеата не наполнен (поплавковый выключатель в нижнем положении), установка начинает работу. Исходная вода проходит очистку от примесей в механическом фильтре, после чего насос повышения давления подает ее на мембранный модуль, где происходит разделение воды на два потока: пермеат (деминерализованную воду) и концентрат (воду с повышенным солесодержанием). Манометры установки отображают значения давлений после фильтра и в мембранном модуле. Пермеат направляется на выход узла обратного осмоса, его расход регистрируется ротаметром пермеата и зависит от давления в мембранном модуле – с увеличением давления возрастает поток пермеата. Реле высокого давления в линии пермеата отключает установку при повышении противодавления пермеата.
Концентрат сбрасывается в канализацию через штуцер сброса. В целях уменьшения стоков установки часть потока концентрата направляется на вход насоса высокого давления (т.н. рецикл концентрата). Увеличение доли рецикла воды и, соответственно, уменьшение сброса установки регулируется ротаметром рецикла. Подготовленная вода поступает в сборник пермеата, в котором установлено поплавковое реле уровня, обеспечивающее отключение установки при заполнении емкости. Ecosoft MO 6000 при срабатывании выключателя в верхнем положении автоматически запускается программа гидравлической промывки мембран – на 60 секунд открывается клапан промывки, при этом весь поток воды из мембранного модуля направляется на сброс.
КОМПЛЕКТАЦИЯ Ecosoft MO 6000:
Мембраны 4040 (опционально)
Насос высокого давления Grundfos
Европейские соленоидные клапаны:
Гидравлическая промывка
Многофункциональный контроллер
Датчик электропроводности
Фильтр механической очистки 5 мкм
Реле низкого и высокого давления
Поплавковый датчик уровня
Фитинги JG (Великобритания), Praher (Австрия)
Ротаметры сброса и рецикла с регулировко
Вибростойкие манометры: исходная вода/рабочее давление
Рама установки с уникальным дизайном
